En la dinámica actual de la manufactura en México, impulsada por el nearshoring, la agilidad de las líneas de producción es clave para mantener la competitividad. Durante años, herramientas de fábrica como plantillas de montaje, posicionadores, fixtures y dispositivos de verificación se han fabricado mediante procesos convencionales de mecanizado de acero o aluminio.
Sin embargo, este modelo puede implicar largos tiempos de fabricación, costos elevados y herramentales pesados que dificultan su manipulación. Cuando un cambio de diseño requiere fabricar nuevamente un fixture metálico, el proceso de mecanizado puede retrasar la implementación de una solución y afectar los tiempos de un proyecto.
Frente a estos retos, los servicios de impresión 3D industrial representan una alternativa para desarrollar herramentales funcionales, dispositivos de inspección y determinadas piezas finales de alta rigidez de manera más ágil y flexible.
En AGSA integramos soluciones de medición 3D, ingeniería inversa, simulación y manufactura aditiva para ayudar a las empresas a evaluar nuevas alternativas de fabricación. Esta combinación permite analizar qué componentes pueden beneficiarse de la impresión 3D sin perder de vista factores como precisión, geometría, cargas de operación, materiales y requerimientos dimensionales.
Evolución del prototipado hacia la fabricación de herramentales funcionales
Durante años, la impresión 3D estuvo asociada principalmente con el prototipado rápido y la validación de conceptos. Sin embargo, la evolución de las impresoras industriales y de los materiales termoplásticos reforzados ha ampliado sus posibilidades dentro de los entornos productivos.
Actualmente, los servicios de impresión 3D industrial pueden utilizarse para fabricar determinados herramentales funcionales, fixtures, gauges, componentes auxiliares y piezas finales que requieren una combinación de ligereza, rigidez y personalización.
Esta evolución resulta especialmente relevante en industrias como la automotriz, aeroespacial y manufacturera, donde los cambios de diseño y la necesidad de desarrollar soluciones específicas pueden hacer que los métodos tradicionales de fabricación resultan poco flexibles.
Además, el diseño para manufactura aditiva permite optimizar la distribución del material mediante estructuras internas y geometrías personalizadas. Esto puede contribuir a reducir el peso de determinados dispositivos frente a sus equivalentes metálicos, facilitando su manipulación y mejorando la ergonomía del operador.
La integración con tecnologías de metrología, como los escáneres 3D industriales, permite además comprobar que las piezas fabricadas respondan a las especificaciones establecidas antes de incorporarlas a un proceso productivo.

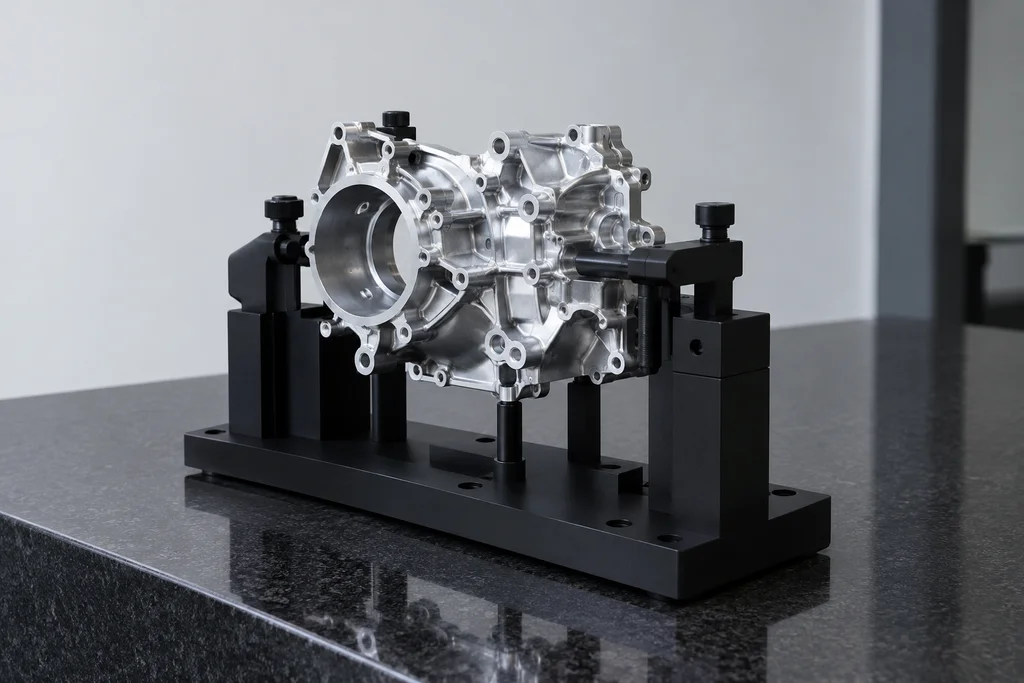

Aplicaciones de los servicios de impresión 3D industrial en fixtures y gauges
Los fixtures y gauges son elementos importantes para garantizar la correcta sujeción, posicionamiento, inspección y repetibilidad de diferentes componentes dentro de una línea de producción.
Tradicionalmente, muchos de estos dispositivos se fabrican a partir de bloques de aluminio u otros metales que posteriormente deben pasar por procesos de mecanizado. Aunque este método continúa siendo adecuado para determinadas aplicaciones, puede representar una inversión importante cuando se requieren geometrías complejas, modificaciones frecuentes o múltiples iteraciones de diseño.
Los servicios de impresión 3D industrial permiten desarrollar dispositivos personalizados de acuerdo con la geometría específica de cada pieza. La libertad de diseño de la manufactura aditiva facilita la incorporación de superficies contorneadas, estructuras internas, canales y soportes que pueden resultar más complejos de fabricar mediante métodos convencionales.
Otro beneficio potencial es la reducción de peso. Al diseñar únicamente el material necesario para cumplir con los requerimientos de la aplicación, es posible desarrollar fixtures y dispositivos de inspección más ligeros y fáciles de manipular.
Sin embargo, que un componente pueda imprimirse no significa automáticamente que deba fabricarse mediante manufactura aditiva. La selección debe considerar las condiciones reales de operación, las cargas, el ambiente, las tolerancias y el material requerido.
La importancia de validar los fixtures y gauges
La fabricación de un herramental mediante impresión 3D no termina cuando la pieza sale de la impresora. Para garantizar que el dispositivo cumpla con las especificaciones requeridas, es necesario validar su geometría y sus dimensiones.
En esta etapa, los escáneres 3D industriales pueden desempeñar un papel importante. Mediante la digitalización del herramental terminado es posible comparar la pieza física con su modelo CAD y detectar posibles desviaciones respecto al diseño original.
Este proceso permite revisar elementos como superficies de contacto, puntos de referencia, zonas de sujeción y geometrías críticas. La información obtenida puede utilizarse para determinar si el fixture o gauge cumple con los requerimientos dimensionales antes de incorporarlo a una estación de producción o inspección.
De esta manera, la metrología 3D complementa la manufactura aditiva y ayuda a establecer un proceso de fabricación más controlado y trazable.

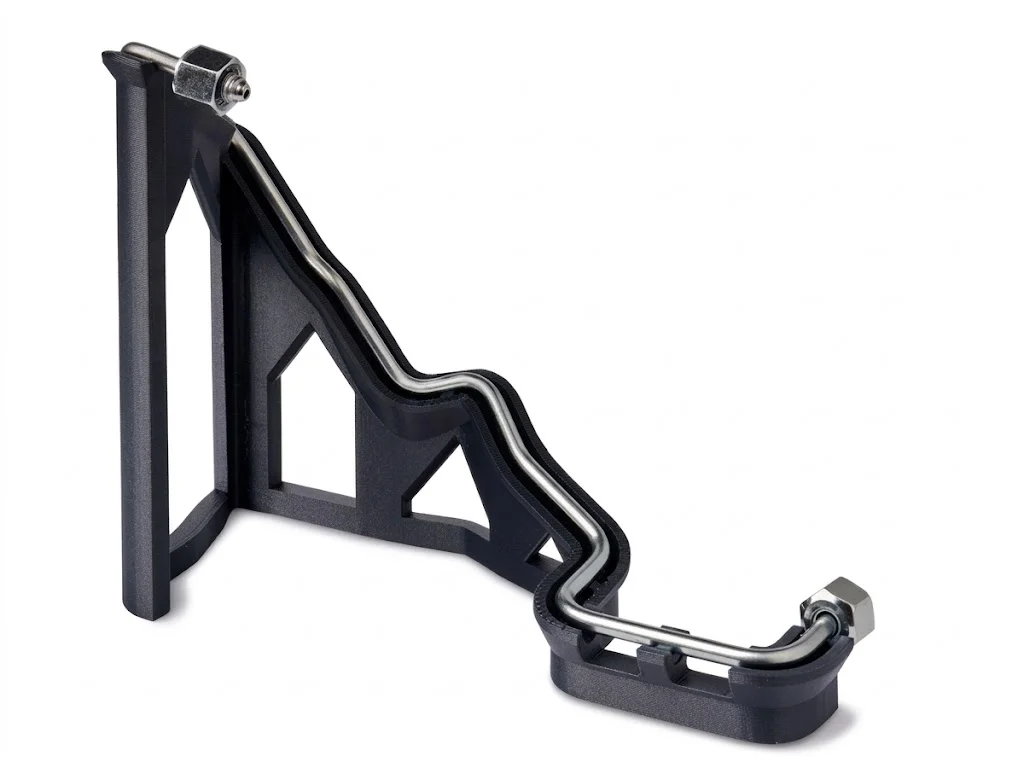

Materiales avanzados: resistencia y durabilidad con ABS-CF10
Uno de los factores que ha ampliado las aplicaciones industriales de la impresión 3D es el desarrollo de materiales compuestos con mejores propiedades mecánicas.
Entre ellos se encuentra el ABS-CF10, un termoplástico de Acrilonitrilo Butadieno Estireno reforzado con un 10 % de fibra de carbono. Esta combinación busca aprovechar la versatilidad del ABS y añadir mayor rigidez y estabilidad dimensional mediante el refuerzo de fibra de carbono.
Frente al ABS estándar, la incorporación de fibra de carbono puede mejorar la rigidez del material y hacerlo adecuado para determinadas aplicaciones de sujeción, posicionamiento y manipulación que trabajan con cargas moderadas.
Al utilizar servicios de impresión 3D industrial con materiales reforzados como ABS-CF10, es posible desarrollar componentes que combinan ligereza, rigidez, estabilidad dimensional y resistencia para determinadas condiciones del piso de producción.
Entre sus principales características pueden considerarse:
- Alta rigidez específica: ofrece una relación favorable entre rigidez y peso, lo que puede resultar útil para dispositivos de manipulación.
- Estabilidad dimensional: contribuye a conservar la geometría del componente y controlar posibles deformaciones.
- Resistencia química y durabilidad: puede ser adecuado para aplicaciones donde existe exposición a determinados aceites, lubricantes y fluidos industriales.
- Acabado mate: puede ayudar a reducir reflejos en dispositivos que interactúan con sistemas de visión artificial o escáneres 3D industriales.
La elección del material debe realizarse de acuerdo con las condiciones específicas de cada aplicación. Factores como temperatura, cargas, contacto con sustancias químicas, frecuencia de uso y requerimientos dimensionales deben evaluarse antes de sustituir un herramental metálico.
Sinergia entre escaneo e impresión 3D para un ajuste perfecto
La combinación de captura digital, ingeniería inversa y manufactura aditiva permite establecer un flujo de trabajo que conecta la pieza física con su representación digital y, posteriormente, con el componente fabricado.

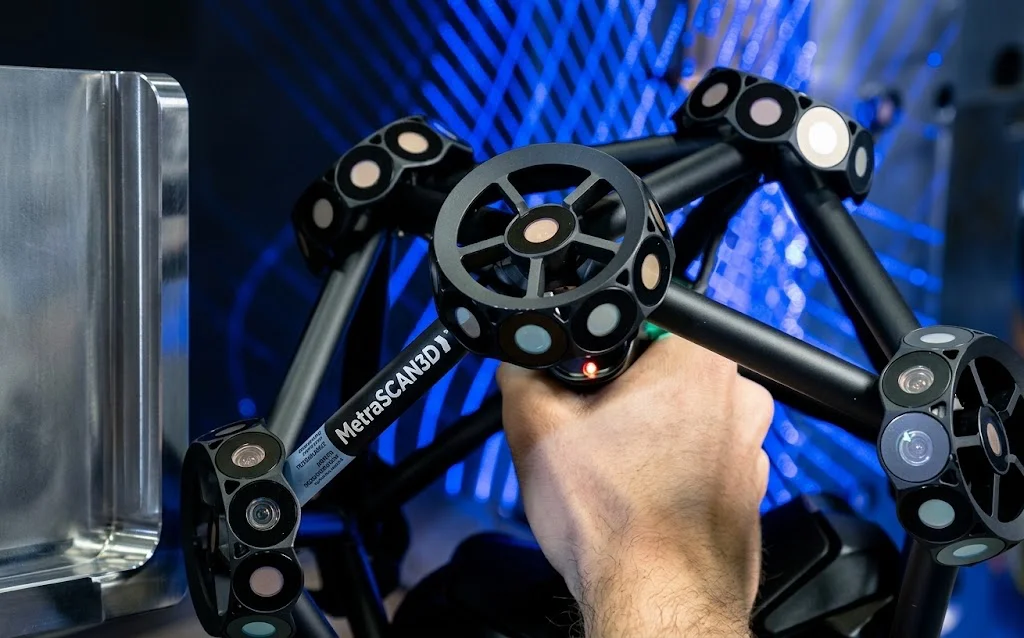

El proceso puede comenzar directamente en el piso de fábrica mediante escáneres 3D industriales portátiles de grado metrológico, como los sistemas HandySCAN 3D o MetraSCAN 3D de Creaform. Estas tecnologías permiten digitalizar piezas físicas, componentes desgastados y geometrías complejas para obtener información detallada de su superficie.
A partir de la nube de puntos obtenida, los ingenieros pueden realizar un proceso de ingeniería inversa para reconstruir el modelo CAD tridimensional de la pieza. Esto resulta especialmente útil cuando no se dispone del diseño original o cuando se necesita trabajar a partir de un componente físico existente.
Una vez generado el modelo digital, se diseña el fixture o gauge de acuerdo con la geometría específica de la pieza y los requerimientos de la aplicación. Posteriormente, los servicios de impresión 3D industrial permiten fabricar el componente seleccionado con el material y las características de diseño previamente definidas.
Pero el proceso no termina con la impresión. Para cerrar el ciclo de calidad, el herramental terminado puede volver a digitalizarse mediante escáneres 3D industriales y compararse con su modelo CAD.
Esta comparación permite identificar posibles desviaciones y comprobar que el componente se encuentre dentro de las tolerancias requeridas antes de incorporarlo a la línea de producción.
De esta manera, el flujo integra escaneo, ingeniería inversa, diseño, impresión y validación dimensional, creando una metodología que permite desarrollar herramentales adaptados a las necesidades específicas de cada proceso.
¿Tu fixture metálico es realmente un candidato para la impresión 3D?
Sustituir un herramental de acero o aluminio mecanizado por una alternativa de manufactura aditiva requiere evaluar distintos factores técnicos de la aplicación. No todos los dispositivos son candidatos viables y utilizar impresión 3D en condiciones inadecuadas podría afectar la precisión, el desempeño o la vida útil del fixture.
Para facilitar este análisis de forma rápida y sin cálculos complejos, desarrollamos un checklist técnico de viabilidad. Marca las casillas que correspondan a las características de tu aplicación y, al finalizar, consulta la matriz de decisión para identificar el escenario más adecuado para tu planta.
El resultado te permitirá obtener una primera orientación sobre si tu fixture podría ser candidato para un reemplazo directo, si requiere un diseño híbrido con refuerzos metálicos o si conviene mantener el mecanizado convencional y complementar la evaluación con simulación estructural mediante FEA.
Utiliza esta herramienta como un primer filtro para evaluar, de manera práctica, el potencial de la manufactura aditiva en tus procesos.
Da el siguiente paso hacia la manufactura inteligente con AGSA
La sustitución de determinados herramentales metálicos por polímeros industriales de alta rigidez representa una oportunidad para explorar nuevas formas de reducir peso, mejorar la ergonomía y agilizar el desarrollo de soluciones para producción y control de calidad.
En AGSA integramos metrología avanzada, ingeniería inversa, manufactura aditiva y simulación estructural mediante elementos finitos (FEA) para evaluar las necesidades de cada aplicación y desarrollar alternativas de fabricación.
Nuestro equipo puede analizar los dispositivos actuales de tu planta y determinar qué componentes pueden ser candidatos para fabricarse mediante impresión 3D, considerando factores como geometría, cargas de operación, material y requerimientos dimensionales.
Aprovecha las posibilidades de los servicios de impresión 3D industrial para evaluar nuevas alternativas y optimizar tus procesos de manufactura y control de calidad.
¿Estás listo para transformar tus procesos de manufactura? Contáctanos para agendar una visita técnica personalizada o conocer nuestras soluciones de tecnología 3D.
Preguntas frecuentes
1. ¿Qué ahorro en costos pueden representar los servicios de impresión 3D industrial frente al mecanizado convencional?
La fabricación de fixtures y gauges mediante manufactura aditiva puede generar reducciones de costos frente al mecanizado convencional de aluminio o acero, dependiendo de las características de cada aplicación.
El ahorro puede relacionarse con una menor cantidad de desperdicio de material, la reducción de tiempos de fabricación y la posibilidad de realizar modificaciones o iteraciones de diseño con mayor rapidez.
2. ¿Cómo se compara el ABS-CF10 con el aluminio para fabricar fixtures?
El aluminio continúa siendo una opción adecuada para aplicaciones que requieren determinadas propiedades mecánicas y estructurales. Por su parte, el ABS-CF10 puede ser una alternativa para ciertos fixtures y dispositivos de sujeción o posicionamiento que trabajan con cargas moderadas.
Una de sus principales ventajas es la reducción de peso, que puede facilitar la manipulación del herramental y mejorar la ergonomía del operador.
La selección entre ambos materiales debe realizarse considerando las cargas, temperatura, ambiente de trabajo, tolerancias y condiciones específicas de la aplicación.
3. ¿Cuánto tiempo puede tomar fabricar un gauge mediante impresión 3D?
El tiempo de fabricación depende de factores como las dimensiones del gauge, la complejidad de su geometría, el material seleccionado, el proceso de diseño y los requerimientos de validación.
Una de las ventajas de la manufactura aditiva es la posibilidad de reducir los tiempos asociados con determinadas etapas de fabricación y facilitar iteraciones de diseño más rápidas que mediante algunos procesos convencionales de mecanizado.
4. ¿Cómo aseguran con escáneres 3D industriales que los herramentales cumplan con las tolerancias requeridas?
Los escáneres 3D industriales permiten digitalizar el herramental terminado y comparar los datos obtenidos con el modelo CAD de referencia.
Esta comparación puede generar mapas de desviación e información dimensional que ayuda a identificar diferencias entre la pieza fabricada y el diseño original. Con estos datos es posible comprobar el cumplimiento de los requerimientos definidos para la aplicación y detectar áreas que requieran ajustes.
5. ¿Qué industrias pueden beneficiarse de los servicios de impresión 3D industrial?
Las aplicaciones pueden encontrarse en sectores como el automotriz, aeroespacial, médico, energético y manufacturero, especialmente cuando existen necesidades de personalización, reducción de peso, desarrollo de prototipos funcionales o fabricación de herramentales específicos.
La viabilidad depende de las condiciones particulares de cada componente. Por ello, antes de sustituir un herramental metálico, es importante evaluar su geometría, cargas, material, tolerancias y condiciones de operación.
