En la manufactura de alto volumen, especialmente en sectores como el automotriz y aeroespacial, detectar una desviación dimensional después de que cientos de piezas han sido fabricadas puede representar costos significativos. Las exigencias actuales de precisión requieren procesos de inspección capaces de identificar variaciones rápidamente, sin convertirse en un obstáculo para el ritmo de producción.
Los métodos tradicionales pueden generar cuellos de botella cuando las piezas deben retirarse de la línea y trasladarse a un laboratorio para su análisis. Mientras una muestra es medida y los resultados son procesados, la producción continúa, aumentando el riesgo de que una desviación pase desapercibida durante varios ciclos.
Ante este escenario, la automatización de la metrología permite trasladar parte del control dimensional directamente al piso de fábrica. La integración de escáneres 3D industriales en celdas robóticas hace posible capturar información geométrica de manera automatizada y utilizarla para verificar los componentes durante el proceso productivo.
En AGSA, desarrollamos soluciones de ingeniería 3D orientadas a las necesidades de la manufactura moderna. Mientras los escáneres portátiles industriales continúan siendo una alternativa práctica para inspecciones manuales, ingeniería inversa y verificaciones fuera de línea, las soluciones robotizadas ofrecen nuevas posibilidades para procesos repetitivos y de alto volumen.
El papel de la digitalización en la calidad automatizada
La digitalización tridimensional permite transformar la geometría física de una pieza en información digital que puede analizarse y compararse con su diseño original. A diferencia de los métodos de contacto que obtienen mediciones puntuales, los sistemas ópticos pueden capturar una gran cantidad de información geométrica para generar una representación detallada del componente.
Los escáneres 3D industriales pueden generar nubes de puntos que posteriormente se comparan con el modelo CAD. Esta comparación permite visualizar desviaciones mediante herramientas como los mapas de color, facilitando la identificación de zonas que se encuentran fuera de las tolerancias establecidas.
Esta información resulta especialmente útil para detectar variaciones relacionadas con cambios en el proceso productivo, desgaste de herramentales o problemas de ajuste. En lugar de limitarse a identificar una pieza defectuosa, el análisis digital permite encontrar patrones y obtener información que puede utilizarse para tomar decisiones sobre el proceso.
La digitalización también ofrece flexibilidad. Por ejemplo, los escáneres portátiles industriales pueden utilizarse cuando se necesita trasladar el equipo hasta el componente o realizar una inspección puntual. Esta modalidad resulta útil para verificaciones en diferentes áreas de la planta, mientras que los escáneres 3D industriales pueden incorporarse a soluciones automatizadas cuando el volumen y la frecuencia de las mediciones son mayores.
Además de facilitar la inspección dimensional, esta tecnología permite conservar información detallada de la geometría de los componentes. Los datos generados por los escáneres 3D industriales pueden servir como referencia para comparar diferentes lotes, documentar cambios en una pieza o complementar otros procesos de ingeniería.

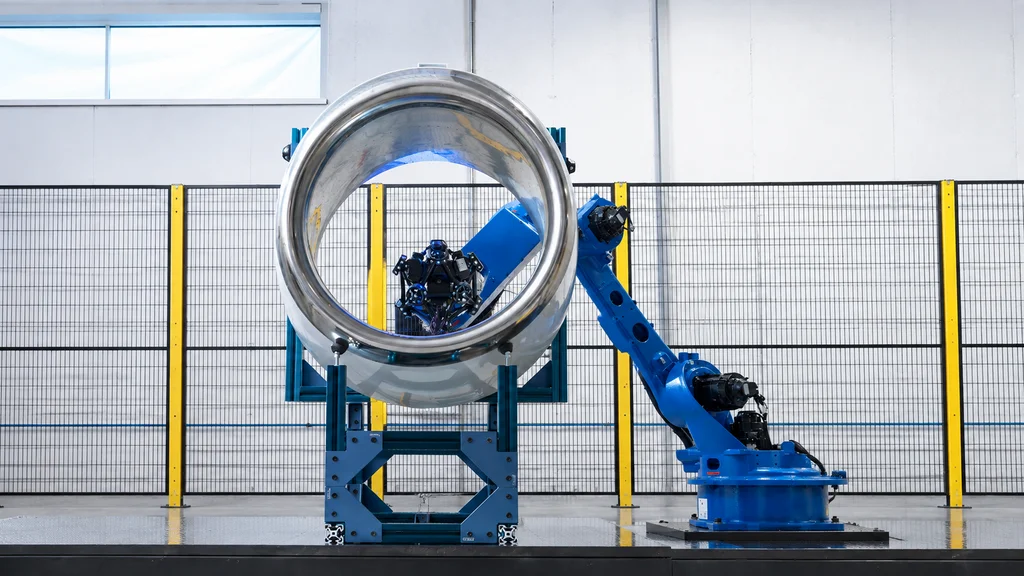

Implementación de escáneres 3D industriales en celdas robóticas
La automatización de la inspección dimensional puede llevarse a cabo mediante escáneres 3D industriales montados en brazos robóticos, como el sistema óptico MetraSCAN 3D-R de la Serie R de Creaform. Esta tecnología puede integrarse en la celda de medición industrial CUBE-R, una solución diseñada para automatizar procesos de medición en entornos de producción de alto volumen.
Al integrar los escáneres 3D industriales en celdas robóticas automatizadas, la Serie R aprovecha la velocidad de los sistemas ópticos de luz azul para capturar componentes de geometrías complejas directamente en el piso de fábrica. La configuración robotizada permite guiar el equipo sobre la pieza mediante movimientos programados, facilitando la captura de áreas de difícil acceso que pueden resultar complejas de inspeccionar mediante métodos manuales.
A diferencia de los escáneres portátiles industriales manuales, que dependen de la intervención del operador para realizar el recorrido sobre la pieza, los sistemas ópticos como el MetraSCAN 3D-R montados en robot pueden ejecutar trayectorias de medición previamente programadas. Esto permite mantener condiciones de captura estandarizadas entre las diferentes piezas de un lote y favorecer una mayor consistencia en el proceso de inspección.
La integración de hardware y software también permite que los resultados obtenidos formen parte del flujo de control de calidad. De esta manera, la celda puede combinar captura de datos, análisis dimensional y generación de resultados dentro de un proceso de inspección automatizado.
Reducción del error humano y mejora de la repetibilidad
Cuando una inspección depende completamente de la intervención manual, factores como la posición del equipo, el ángulo de captura o la experiencia del operador pueden introducir variaciones en el proceso. Esto puede ser especialmente relevante cuando se realizan mediciones repetitivas sobre grandes volúmenes de piezas.
Una celda automatizada permite establecer previamente parámetros como la trayectoria, los movimientos y las posiciones desde las que se realizará la captura. Al repetir estas condiciones en cada ciclo, se favorece una mayor consistencia entre las mediciones.
Para sectores con tolerancias estrictas, esta repetibilidad representa una ventaja importante. Los datos obtenidos por escáneres 3D industriales pueden utilizarse para identificar tendencias dimensionales y detectar cambios en el proceso antes de que se conviertan en un problema generalizado.
Además, automatizar tareas repetitivas permite que los especialistas de calidad dediquen más tiempo al análisis de resultados, la resolución de problemas y otras actividades de ingeniería. En lugar de invertir gran parte de su jornada en capturas manuales, pueden concentrarse en interpretar los datos y encontrar oportunidades de mejora.
Roadmap de 5 pasos para integrar una celda de inspección robótica sin detener tu producción
La implementación de una solución automatizada requiere más que seleccionar un equipo de medición. Es necesario analizar el proceso actual, validar la factibilidad de la integración y definir cómo incorporar la nueva tecnología al flujo de producción.
Para facilitar esta planificación, hemos desarrollado un roadmap práctico de una página que reúne las principales etapas a considerar antes de implementar una celda de inspección automatizada. Así, los equipos técnicos pueden visualizar el proceso de forma ordenada y tener una referencia clara para avanzar en su proyecto.
El futuro de la inspección con gemelos digitales y digitalización industrial
El futuro de la manufactura apunta hacia un mayor aprovechamiento de la información digital para optimizar de forma predictiva el piso de fábrica. La digitalización industrial automatizada también puede contribuir al desarrollo de gemelos digitales. Un gemelo digital es un modelo virtual de una pieza física, equipo o proceso que puede incorporar información obtenida durante las operaciones reales.
Al alimentar este gemelo digital con la nube de puntos generada por los escáneres 3D industriales, soluciones como la combinación de la Serie R con el sistema de fotogrametría y medición de coordenadas ópticas MaxSHOT 3D pueden aportar información útil para el análisis de componentes de gran tamaño. Esto permite estudiar virtualmente geometrías, ensambles y posibles desviaciones antes de realizar modificaciones físicas.
En AGSA Tech, complementamos la digitalización con servicios de simulación por elementos finitos (FEA) e ingeniería inversa. Esta combinación permite aprovechar la información geométrica obtenida de los componentes para desarrollar análisis y soluciones orientadas a mejorar diferentes etapas del proceso de ingeniería y manufactura.

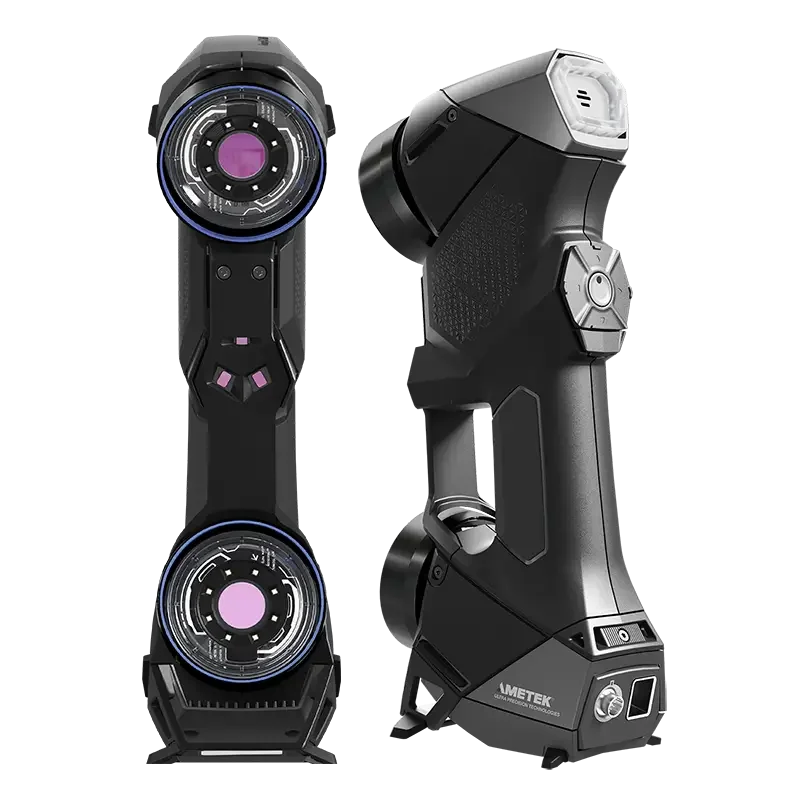

Aunque los escáneres portátiles industriales de mano, como la serie HandySCAN 3D, incluyendo sus modelos Evo Series o Black Series, son valiosos para aplicaciones como la inspección manual e ingeniería inversa, las necesidades de producción de alto volumen pueden beneficiarse de soluciones automatizadas. La digitalización mediante celdas tipo CUBE-R facilita la estandarización de los procesos de inspección y la generación de información dimensional de manera continua.
La conexión entre metrología, automatización y análisis de datos también permite avanzar hacia procesos de manufactura más integrados. En una planta donde los sistemas de inspección se encuentran conectados con otras herramientas de producción, los resultados dimensionales pueden convertirse en información útil para identificar tendencias y mejorar continuamente el proceso.
Esta integración amplía el valor de los escáneres 3D industriales más allá de la inspección convencional, al convertir los datos dimensionales en información que puede alimentar diferentes etapas del ciclo de ingeniería y manufactura.
Da el siguiente paso hacia la calidad automatizada con AGSA
La inspección robótica representa una oportunidad para las plantas que buscan incrementar la capacidad de medición sin sacrificar el ritmo de producción. La combinación de digitalización 3D, robótica y análisis dimensional permite construir procesos de inspección más consistentes y adaptados a las exigencias de la manufactura moderna.
En AGSA te acompañamos desde la evaluación inicial hasta la implementación de soluciones de medición y automatización. Analizamos las características de tus componentes y procesos para determinar qué tecnología puede adaptarse mejor a tus necesidades, desde escáneres portátiles industriales para aplicaciones específicas hasta sistemas automatizados de inspección.
¿Quieres descubrir cómo llevar la inspección de tu planta a un proceso más automatizado y eficiente?
Contáctanos para solicitar una asesoría técnica, conocer nuestras soluciones de medición 3D o agendar una demostración.
Preguntas frecuentes
1. ¿Qué tipo de piezas pueden inspeccionarse con una celda robótica?
Pueden inspeccionarse componentes de diferentes tamaños y geometrías, especialmente aquellos que requieren mediciones repetitivas o presentan zonas de difícil acceso. La configuración dependerá de las características de cada pieza y de los requerimientos de inspección.
2. ¿Cuándo conviene automatizar una inspección dimensional?
La automatización puede ser conveniente cuando existe un alto volumen de piezas, ciclos de inspección repetitivos o la necesidad de mantener criterios de medición estandarizados. También puede ser útil cuando el proceso manual representa un cuello de botella para la producción.
3. ¿Se puede integrar la inspección con los procesos actuales de una planta?
Sí. Una solución automatizada puede diseñarse considerando el flujo de producción existente, los tiempos de ciclo y los sistemas utilizados por el área de calidad. Antes de implementarla es necesario evaluar la compatibilidad técnica de cada proceso.
4. ¿Qué factores deben evaluarse antes de implementar una celda de inspección?
Es importante considerar el tamaño y geometría de las piezas, tolerancias, volumen de producción, tiempo disponible para cada inspección, condiciones ambientales y espacio disponible en planta. Estos factores ayudan a definir la configuración adecuada.
5. ¿AGSA puede realizar una evaluación para determinar si la automatización es viable?
Sí. En AGSA podemos analizar las características de tu proceso y requerimientos de medición para identificar oportunidades de automatización y determinar qué solución se adapta mejor a las necesidades de tu planta.
