¿Sabías que un pequeño error en la fase de diseño puede convertirse en retrabajos, desperdicio de material y retrasos que impactan directamente la producción? En entornos industriales donde cada milímetro puede influir en el ensamble o funcionamiento de un componente, anticiparse a los problemas representa una ventaja importante.
El modelado 3D industrial permite crear una representación digital precisa de piezas, componentes y ensambles antes de llevarlos a fabricación. Esto facilita revisar geometrías, validar dimensiones y tomar decisiones técnicas con mayor información, reduciendo la necesidad de descubrir problemas cuando el componente ya fue producido.
Su utilidad aumenta cuando se integra con ingeniería inversa, metrología, simulación y manufactura aditiva. Así, el modelo digital puede acompañar distintas etapas del desarrollo y conectar la información obtenida de una pieza física con las decisiones necesarias para diseñar, validar y fabricarla.
Pero, ¿cómo se traduce esta capacidad digital en mejoras concretas dentro de un proceso de manufactura? El primer paso está en utilizar el modelo como una herramienta para anticipar problemas y optimizar decisiones antes de llegar a producción.
El Modelado 3D como Eje de la Eficiencia Industrial
En una operación convencional, algunos problemas se descubren cuando una pieza ya fue fabricada o cuando un ensamble se encuentra en proceso de integración. Una interferencia entre componentes, una superficie que no coincide o una modificación de último momento puede obligar a repetir etapas que ya consumen tiempo y recursos.
El modelado 3D industrial permite trasladar parte de esa validación al entorno digital. Antes de fabricar, es posible revisar geometrías, detectar colisiones, comprobar espacios de operación y analizar la relación entre diferentes componentes de un ensamble. Esto facilita realizar modificaciones cuando todavía son más sencillas y menos costosas.
También ofrece oportunidades para optimizar el diseño. El equipo de ingeniería puede estudiar espesores, dimensiones, zonas críticas y diferentes configuraciones para encontrar un equilibrio entre funcionalidad, manufacturabilidad, resistencia y costos. El objetivo no es simplemente reducir material, sino desarrollar una geometría adecuada para las condiciones reales de aplicación.
Nuestro trabajo parte precisamente de esa integración. Combinamos digitalización 3D, diseño de productos, planos 2D, ensambles y simulaciones para convertir los datos obtenidos durante el proceso de ingeniería en información útil para tomar decisiones. De esta manera, el modelo deja de ser únicamente una representación visual y se convierte en parte activa del desarrollo.
De lo Físico a lo Digital: El Poder de la Ingeniería Inversa
No todos los proyectos industriales comienzan con planos actualizados o archivos CAD disponibles. En muchas plantas existen componentes cuya documentación se perdió, piezas antiguas que necesitan ser reproducidas o elementos que deben modificarse para adaptarse a una nueva aplicación. En estos escenarios, la ingeniería inversa permite recuperar información directamente del objeto físico y transformarla en datos digitales aprovechables.

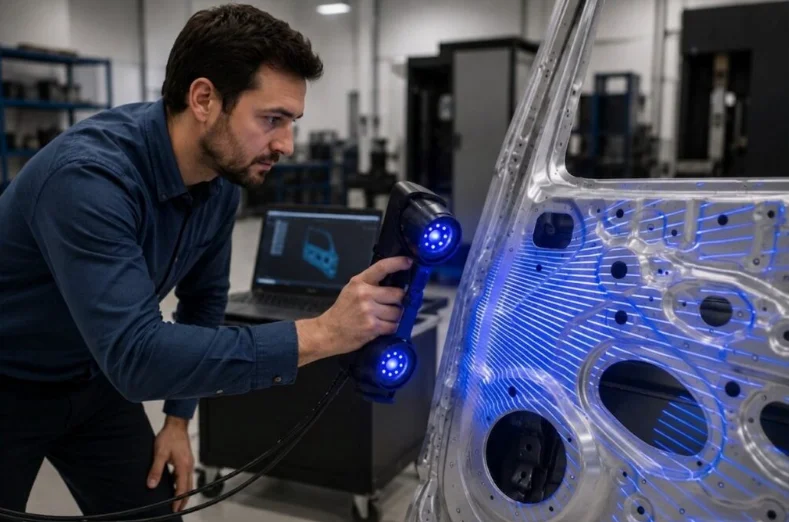

El proceso puede comenzar con la captura tridimensional de la pieza. A partir de los datos obtenidos mediante escaneo, es posible reconstruir la geometría real y utilizarla como referencia para generar superficies, sólidos, planos y documentación técnica. Esta metodología resulta especialmente útil cuando se necesita recuperar componentes sin información histórica suficiente o preparar una pieza para rediseño y fabricación.
La precisión depende de factores como el tamaño de la pieza, su geometría, el acabado superficial, el entorno de medición y el nivel de exactitud requerido. Por ello, seleccionar una tecnología de captura adecuada es fundamental cuando los datos obtenidos servirán para fabricar, inspeccionar o modificar componentes.

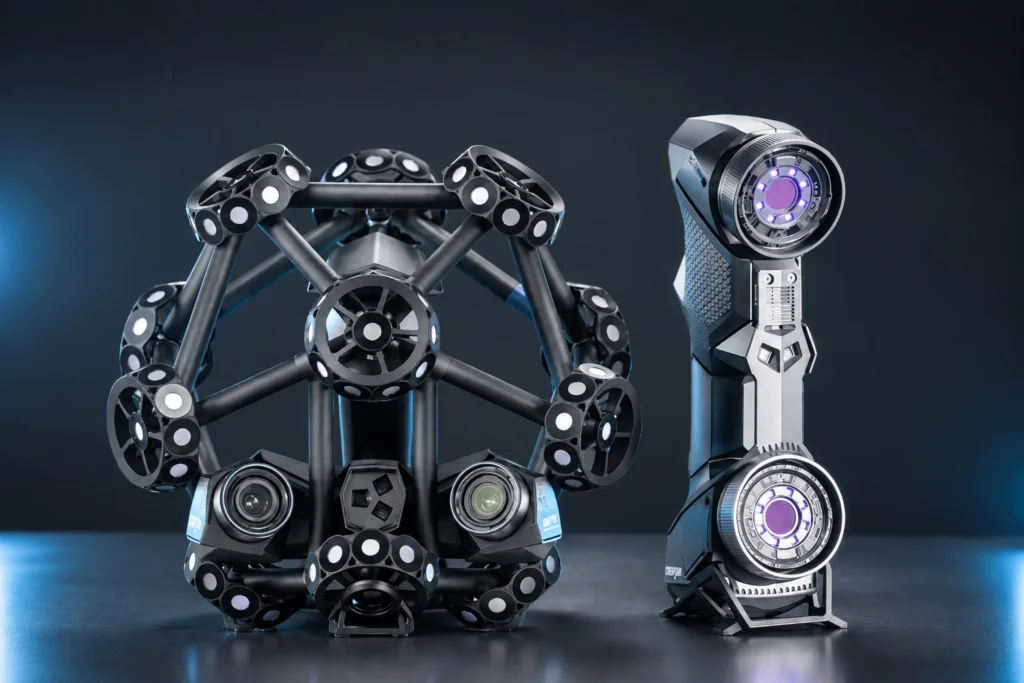

En AGSA, trabajamos con tecnología de escaneo de grado metrológico de FARO Creaform para proyectos que requieren alta fidelidad dimensional. Soluciones como HandySCAN 3D y MetraSCAN 3D permiten capturar información tridimensional para aplicaciones de metrología, ingeniería inversa y control de calidad.
La ventaja no está solamente en obtener una copia digital. La ingeniería inversa puede convertirse en una oportunidad para mejorar un componente existente, documentar una pieza crítica, desarrollar un reemplazo o preparar una modificación. De esta manera, un objeto físico con información limitada puede volver a integrarse en un flujo digital de ingeniería.
Simulación Avanzada: Probando la Realidad en un Entorno Virtual
Diseñar una pieza correctamente no siempre significa que su comportamiento en operación será el esperado. Un componente puede tener una geometría adecuada y, aun así, presentar deformaciones, concentraciones de esfuerzo o fallas cuando se somete a determinadas condiciones de trabajo. Por eso, la validación debe considerar no solo la forma, sino también la respuesta física del diseño.
El modelado 3D industrial proporciona la geometría necesaria para realizar análisis mediante simulación avanzada y técnicas de elementos finitos, conocidas como FEA. Estas herramientas permiten estudiar virtualmente cómo responde una pieza o ensamble ante diferentes cargas y condiciones antes de construir un prototipo físico.
Dependiendo del objetivo del proyecto, pueden analizarse variables como esfuerzos, deformaciones, desplazamientos, presión, temperatura o respuesta ante diferentes condiciones de carga. El propósito es identificar zonas críticas y comparar alternativas de diseño con base en evidencia técnica.
Si una geometría presenta un comportamiento no deseado, puede modificarse y volver a evaluarse sin fabricar una nueva versión en cada iteración. Esto permite explorar diferentes escenarios de manera más eficiente y reservar las pruebas físicas para las etapas en las que realmente aportan valor.
Ofrecemos servicios de análisis estructural mediante técnicas de elementos finitos para fabricantes que necesitan incorporar capacidades de simulación sin desarrollar internamente toda la infraestructura especializada. Nuestro objetivo es que el análisis forme parte del proceso de diseño desde etapas tempranas y contribuya a reducir la incertidumbre antes de fabricar.
Manufactura Aditiva y Herramental: Del Diseño a una Solución Física
Una vez que una geometría ha sido desarrollada y validada, el siguiente reto es llevarla al mundo físico. Dependiendo de las necesidades del proyecto, esto puede implicar fabricar un prototipo, un componente funcional, un fixture o un gauge mediante manufactura aditiva.

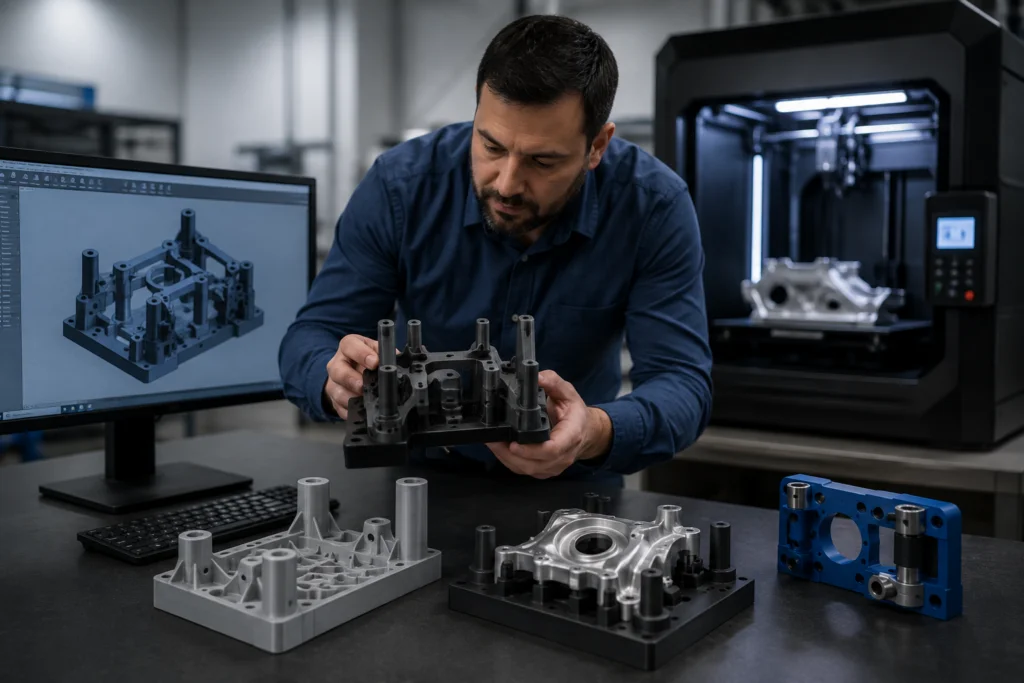

En este punto, el modelado 3D industrial funciona como enlace entre la ingeniería digital y la fabricación. Un archivo correctamente desarrollado puede utilizarse como base para generar herramientas de sujeción, dispositivos de inspección y otros elementos destinados a facilitar operaciones dentro de planta.
Los fixtures ayudan a posicionar o sujetar componentes durante procesos de fabricación, inspección o ensamble. Los gauges, por su parte, pueden diseñarse para comprobar determinadas características de una pieza. Al partir de información tridimensional precisa, estas herramientas pueden adaptarse a las dimensiones y condiciones específicas de cada aplicación.
La impresión 3D amplía todavía más las posibilidades. Frente a procesos convencionales que pueden requerir moldes, mecanizados complejos o tiempos de preparación considerables, la manufactura aditiva permite producir determinadas geometrías directamente a partir del diseño digital. Esto resulta especialmente útil para prototipos, herramental especializado y piezas que requieren personalización.
Nuestra experiencia en manufactura aditiva permite evaluar cada aplicación y determinar cuándo esta tecnología puede contribuir a reducir tiempos, facilitar iteraciones o resolver necesidades específicas. La decisión no depende únicamente de poder imprimir una pieza, sino de analizar si el proceso ofrece ventajas reales frente a otras alternativas de fabricación.
De esta forma, captura, diseño, validación y fabricación pueden formar parte de una misma estrategia. Para sectores como el automotriz y aeroespacial, donde la precisión y la repetibilidad son factores determinantes, esta integración ayuda a mantener un mayor control sobre el desarrollo.
Del Dato Físico a una Decisión de Ingeniería
Los errores de manufactura no siempre se originan en la línea de producción. En muchos casos, pueden prevenirse durante las etapas de captura, diseño y validación, cuando todavía existe margen para realizar modificaciones sin comprometer materiales, tiempos de fabricación o recursos.
El modelado 3D industrial permite trasladar una parte importante de esas decisiones al entorno digital. Al combinarse con ingeniería inversa, metrología, simulación y manufactura aditiva, proporciona una base para transformar información física en modelos utilizables, evaluar alternativas y preparar soluciones antes de llevarlas a producción.
En AGSA, integramos estas capacidades para resolver desafíos técnicos que van desde la recuperación de geometrías y el desarrollo de productos hasta la simulación, el diseño de herramientas y la fabricación mediante impresión 3D. Nuestro enfoque busca conectar cada etapa para que la información obtenida en un proceso pueda aprovecharse en el siguiente.
Identifica la tecnología de escaneo adecuada para tu proyecto
La elección de la tecnología de captura es una decisión estratégica que puede definir la eficiencia de todo tu flujo de digitalización. En entornos industriales, seleccionar una herramienta inadecuada puede generar errores de medición, retrabajos o soluciones sobredimensionadas que impacten el presupuesto.
Para lograr un modelado 3D industrial que funcione como un verdadero gemelo digital, es fundamental considerar factores como el tamaño de la pieza, el acabado superficial y el entorno de trabajo. No es lo mismo medir un pequeño componente en laboratorio que inspeccionar un ensamble de gran tamaño en un piso de taller sujeto a vibraciones y variaciones térmicas.

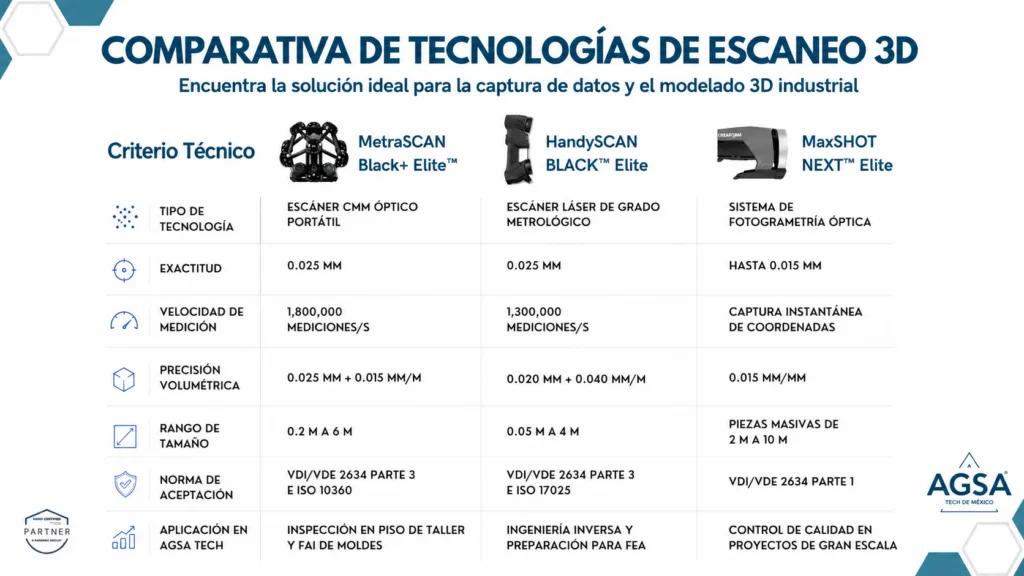

Por ello, desarrollamos una ficha técnica comparativa que te permitirá identificar qué tecnología se adapta mejor a las necesidades de tu proyecto.
La precisión volumétrica y el cumplimiento de estándares como la VDI/VDE 2634 son factores fundamentales para seleccionar una solución profesional de metrología. Cada tecnología responde a necesidades diferentes, por lo que la elección debe partir de las características de la pieza, el nivel de precisión requerido y las condiciones de captura.
En proyectos que superan los 4 metros, por ejemplo, el MaxSHOT 3D permite establecer un sistema de coordenadas preciso para reducir la acumulación de errores y facilitar el posicionamiento de los datos durante la inspección o el modelado.
Con más de 10 años de experiencia y 1,500 proyectos exitosos, no solo entregamos un archivo digital. Integramos captura de datos, referenciamiento dinámico, ingeniería inversa y simulación avanzada para obtener información útil para el diseño y la manufactura.
Lleva esta información a tu próximo proyecto
Elegir la tecnología de escaneo adecuada es un paso importante para obtener datos confiables y aprovechar al máximo cada etapa del proceso de ingeniería. Contar con una referencia clara facilita comparar alternativas y tomar decisiones de acuerdo con las características de cada proyecto.
Descarga nuestra “Tabla Comparativa de Tecnologías de Escaneo 3D” y consulta las especificaciones de cada solución para identificar sus principales capacidades y aplicaciones.
Si quieres conocer más sobre nuestras soluciones de metrología 3D, contáctanos. En AGSA podemos acompañarte en la integración de tecnologías de medición, ingeniería inversa, diseño y simulación para llevar tus proyectos de la captura de datos a una solución lista para manufactura.
Preguntas frecuentes
1. ¿Qué información se necesita para iniciar un proyecto de modelado 3D industrial?
Puede partirse de una pieza física, planos, archivos CAD o especificaciones técnicas, según el objetivo del proyecto.
2. ¿Un escaneo 3D sustituye los planos de ingeniería?
No necesariamente. El escaneo aporta la geometría real para desarrollar el modelado 3D industrial, pero pueden requerir procesos adicionales para generar la documentación técnica.
3. ¿Cuándo conviene utilizar ingeniería inversa en un proyecto de modelado 3D industrial?
Cuando no se cuenta con información CAD actualizada o se necesita reproducir, modificar o mejorar una pieza existente.
4. ¿La simulación elimina las pruebas físicas?
No. La simulación permite anticipar comportamientos y reducir iteraciones, pero algunas aplicaciones requieren validaciones y pruebas físicas.
5. ¿Cómo elegir la tecnología adecuada para un modelado 3D industrial?
Depende del tamaño, geometría, precisión requerida, acabado y entorno de medición de la pieza.
