¿Tus procesos de sujeción están frenando tu productividad?
La fabricación de fixtures personalizados se ha convertido en una estrategia esencial para mejorar la eficiencia de los procesos industriales. Gracias a la incorporación de escáneres 3D y al modelo digital, hoy es posible crear herramientas de sujeción que se adaptan perfectamente a la geometría de cada pieza, optimizando la producción desde el diseño hasta el control de calidad.
En este artículo exploramos cómo los fixtures personalizados pueden transformar tus operaciones industriales. Profundizaremos en su importancia, el proceso de creación con tecnologías 3D y los múltiples beneficios que ofrecen en términos de precisión, repetibilidad, reducción de errores y ahorro de costos. Además, conocerás cómo estas soluciones se integran con la metrología dimensional, y qué debes considerar al incorporar tecnologías de medición 3D en tu empresa.
¿Qué son los fixtures personalizados y por qué son clave en la manufactura?
Los fixtures son herramientas diseñadas para mantener piezas en una posición fija y estable durante procesos de fabricación o inspección. Su función principal es garantizar que las piezas se encuentren perfectamente alineadas y sujetas, lo que resulta fundamental para operaciones como el taladrado, fresado, ensamblaje y verificación dimensional.
Cuando estos dispositivos se personalizan según las características exactas de cada componente, se maximizan los beneficios operativos. Un fixture genérico puede funcionar en ciertos contextos, pero no ofrece la precisión ni la fiabilidad necesarias cuando se manejan geometrías complejas, altas exigencias de calidad o tolerancias ajustadas.
Un fixture personalizado asegura:
- Posicionamiento exacto y repetible
- Sujeción firme sin dañar la pieza
- Adaptabilidad a piezas únicas o en producción limitada
El resultado es una operación más fluida, con menos errores y retrabajos, lo que a su vez se traduce en productos de mayor calidad.

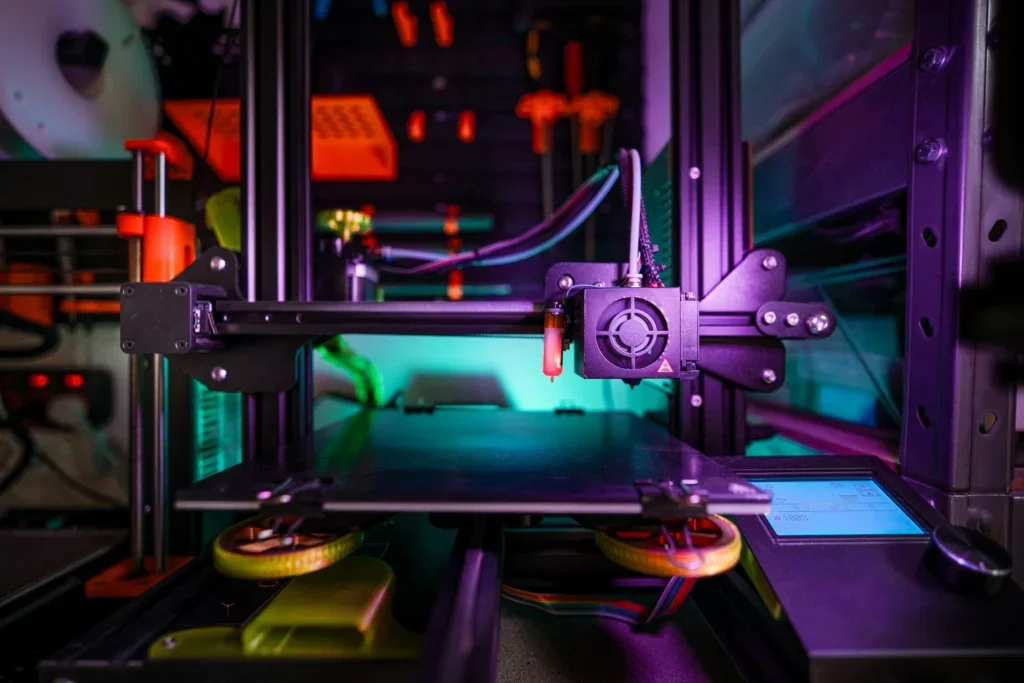

El rol del escáner 3D en el diseño de fixtures
El uso de escáneres 3D en la fabricación de fixtures ha revolucionado el proceso de diseño. Estos dispositivos permiten obtener una réplica digital exacta de la pieza original, capturando cada detalle con gran precisión. Esta información se convierte en el punto de partida para desarrollar un fixture que encaje perfectamente con la geometría real del objeto.
Un escáner 3D funciona mediante la proyección de luz o láser sobre un objeto para medir distancias y crear una nube de puntos. Esta nube representa una copia tridimensional de la pieza, que luego puede procesarse para generar un modelo CAD editable.
Entre las tecnologías más comunes de escaneo encontramos:
- Luz estructurada: ideal para piezas pequeñas con detalles finos.
- Fotogrametría: utiliza múltiples fotografías para reconstruir objetos en 3D.
Gracias al escaneo 3D:
- Se eliminan errores derivados de planos desactualizados o medidas manuales.
- Se obtienen datos precisos que reflejan el estado real de la pieza.
- Se acorta el ciclo de desarrollo al tener una base confiable desde el inicio del diseño.
- Se recupera información de fixtures que han sido previamente modificados y que no se realizó la documentación pertinente.
Modelado 3D: de la malla digital al fixture final

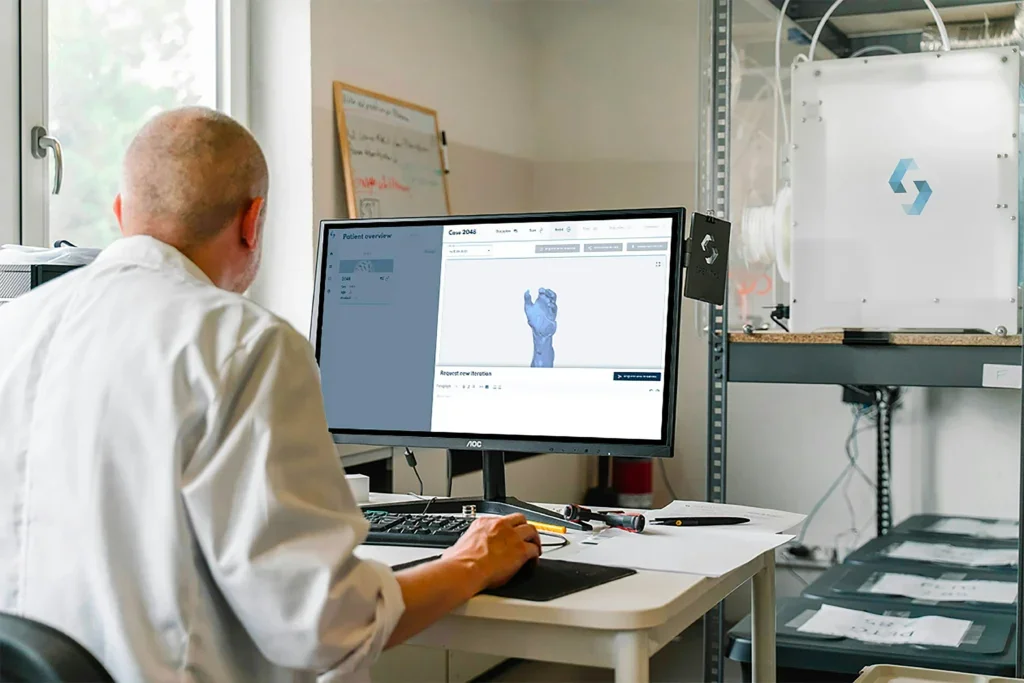

Una vez que se obtiene la malla digital a partir del escaneo, el siguiente paso es transformarla en un modelo tridimensional funcional mediante técnicas de modelado 3D. Este proceso permite diseñar, ajustar y validar digitalmente el fixture antes de fabricarlo.
Con software especializado como Scan-to-CAD, DesignX, SolidWorks, Fusion 360 o Inventor, los ingenieros pueden manipular el modelo 3D para asegurarse de que el dispositivo cumpla con todos los requerimientos técnicos y ergonómicos. Se pueden realizar simulaciones de esfuerzo, verificar puntos de contacto y anticipar posibles fallas antes de pasar a la etapa de fabricación.
El modelado 3D ofrece las siguientes ventajas:
- Visualización clara del diseño desde todos los ángulos.
- Identificación y corrección de interferencias o errores de diseño.
- Simulación de montaje y uso para validar su funcionalidad.
Además, el modelado permite integrar elementos adicionales, como indicadores de posicionamiento, topes mecánicos, zonas de acceso para herramientas o materiales de acolchado para proteger piezas delicadas. Todo esto se traduce en un fixture más eficiente, ergonómico y duradero.

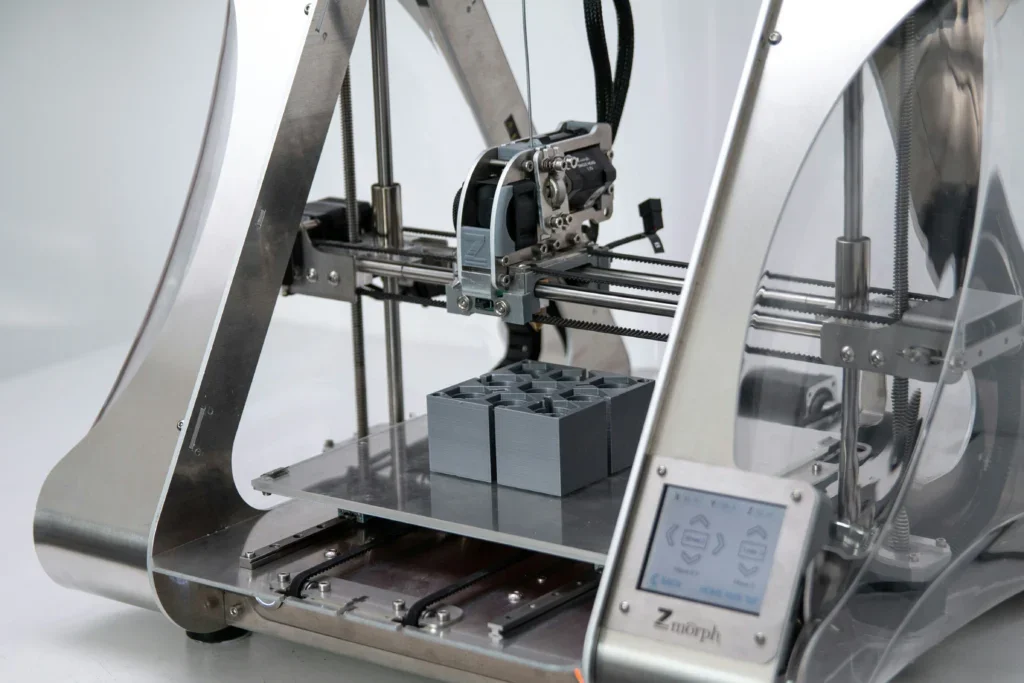

Fabricación de fixtures: mecanizado vs. impresión 3D
La fase de fabricación es donde el diseño se materializa. Existen dos métodos principales para producir fixtures personalizados: el mecanizado tradicional y la impresión 3D. Cada uno tiene ventajas específicas y se elige en función del tipo de aplicación, los materiales requeridos y el volumen de producción.
El mecanizado tradicional implica el uso de centros CNC o fresadoras para tallar el fixture a partir de bloques sólidos de materiales como aluminio, acero o plásticos de ingeniería. Este método proporciona alta resistencia mecánica y excelente durabilidad y precisión, siendo ideal para aplicaciones industriales exigentes o de largo plazo.

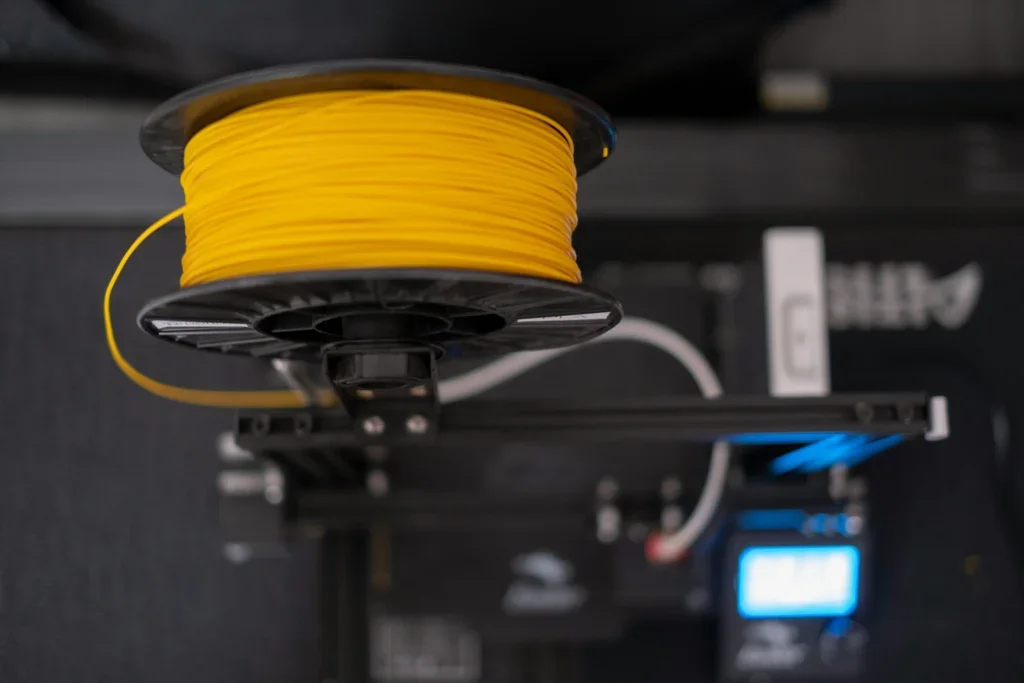

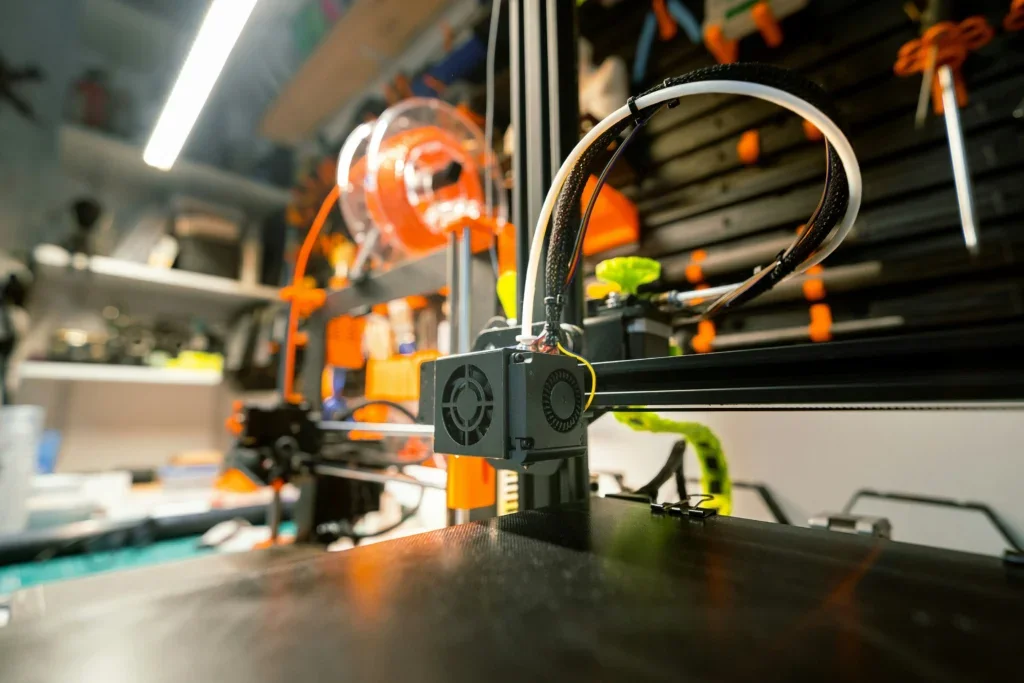

La impresión 3D, en cambio, se basa en tecnologías de manufactura aditiva. Permite crear piezas capa por capa a partir de materiales como resinas, filamentos plásticos o polvos metálicos. Es una opción muy valorada por su rapidez y versatilidad, especialmente en el desarrollo de prototipos o fixtures con geometrías complejas y donde la tolerancia lo permita.
Ventajas del mecanizado:
- Alta resistencia mecánica y térmica.
- Precisión dimensional elevada.
- Materiales certificados para entornos industriales.
Ventajas de la impresión 3D:
- Reducción de tiempos de entrega.
- Ahorro en costos para series cortas.
- Posibilidad de fabricar formas demasiado complejas por mecanizado.
En muchos casos, la mejor estrategia es una combinación de ambos métodos: mecanizar las partes que requieren robustez estructural e imprimir en 3D aquellas más complejas o de bajo esfuerzo mecánico.
Beneficios tangibles de usar fixtures personalizados
Incorporar fixtures personalizados en tu línea de producción genera mejoras medibles en diferentes áreas. Desde la reducción de tiempos de operación hasta una mayor seguridad para el personal, los beneficios son múltiples y justifican ampliamente la inversión inicial.
Por ejemplo, al diseñar un fixture adaptado a una pieza específica, se minimizan los tiempos de ajuste y alineación. Esto permite que los operadores trabajen con mayor rapidez y confianza. También se reduce el margen de error humano, ya que las piezas quedan siempre en la misma posición.
Además, estos dispositivos mejoran el aprovechamiento del tiempo de máquina y disminuyen la necesidad de retrabajos o inspecciones adicionales. Al garantizar una sujeción estable, se evitan deformaciones y errores dimensionales en las piezas procesadas.
El uso de fixtures también contribuye a la seguridad industrial, al evitar movimientos inesperados o fijaciones inadecuadas que puedan provocar accidentes. Y si se integran a sistemas de medición 3D, permiten controlar la calidad de forma automatizada sin interrumpir el flujo de producción.
En resumen, los beneficios clave incluyen:
- Mayor eficiencia operativa.
- Menores errores y desperdicios.
- Mayor calidad y consistencia en los productos.
- Mejor ergonomía y seguridad para los operadores.
Ámbitos de aplicación de los fixtures personalizados
El potencial de los fixtures personalizados va más allá de la manufactura tradicional. Su uso se ha extendido a múltiples industrias gracias a su capacidad de adaptarse a diferentes procesos y requerimientos.
En la industria automotriz, son esenciales para la fabricación y verificación de componentes como carrocerías, chasises o sistemas electrónicos. También se utilizan en líneas de soldadura y ensamblaje, donde cada segundo cuenta y la precisión es crítica.
En el sector electrónico, los fixtures se aplican para pruebas funcionales, control de calidad y montaje de circuitos. Aquí, la precisión en el posicionamiento es fundamental, ya que se trata de componentes extremadamente pequeños y sensibles.
En el ámbito médico, se emplean para sujetar modelos anatómicos o dispositivos quirúrgicos durante el escaneo, análisis o producción de prótesis. Su personalización garantiza un ajuste perfecto y seguro.
Otros sectores como la publicidad, la TV, el arte o el diseño digital también recurren a fixtures personalizados para escenografía, fotografía de producto o creación de moldes a medida.
En blogs anteriores también hablamos sobre cómo impacta la manufactura aditiva y la impresión 3D en la sostenibilidad de la producción. Si te interesó esta sección, sigue conociendo las ventajas que ofrece AGSA al flujo de trabajo de tus proyectos aquí.
Consideraciones al elegir un escáner 3D para manufactura
Antes de adquirir un escáner 3D para integrar en tu proceso de diseño y producción de fixtures, es importante analizar diversos factores que aseguren una inversión acertada. No todos los escáneres sirven para los mismos propósitos, y sus características técnicas pueden impactar directamente en la calidad del resultado.
Algunos aspectos clave que debes evaluar:
- Precisión: Esencial si trabajas con componentes que requieren tolerancias estrictas.
- Resolución: Determina el nivel de detalle que el escáner puede capturar.
- Velocidad de escaneo: Importante si necesitas escanear muchas piezas en poco tiempo.
- Tamaño del área de escaneo: Define qué tan grandes o pequeñas pueden ser las piezas.
- Compatibilidad con software CAD/CAM: Asegura una integración fluida en el proceso de diseño.
- Portabilidad y facilidad de uso: Útil si se trabajará en diferentes entornos.
- Soporte técnico y actualizaciones: Un buen proveedor garantiza soporte postventa y capacitación.
En AGSA Tech podemos ayudarte a elegir el equipo ideal de Creaform según tu flujo de trabajo.
Los fixtures personalizados, diseñados mediante escaneo 3D y modelado digital, representan una herramienta poderosa para optimizar la producción industrial. A través de su implementación, las empresas pueden alcanzar nuevos niveles de calidad, eficiencia y seguridad.
Estos dispositivos permiten responder con agilidad a los retos de la fabricación moderna, donde la personalización, la precisión y la velocidad son factores decisivos. Si estás buscando mejorar tu flujo de trabajo, reducir errores o simplemente optimizar recursos, es momento de considerar esta tecnología.
En AGSA Tech contamos con la experiencia y la tecnología para ayudarte a transformar tu proceso productivo. Desde el escaneo hasta la fabricación del fixture, te acompañamos en cada etapa con soluciones a medida.¿Estás listo para llevar tu producción al siguiente nivel?Contáctanos y descubre cómo podemos ayudarte a diseñar fixtures que se adapten a tus necesidades específicas.
¿Qué ventajas tiene fabricar un fixture personalizado en lugar de usar uno genérico o estándar?
Los fixtures genéricos no consideran la geometría específica de cada pieza, lo cual puede generar errores de posicionamiento, baja repetibilidad y tiempos de ajuste prolongados. Un fixture personalizado garantiza ajuste preciso, mejora la estabilidad y reduce significativamente los rechazos y retrabajos.
¿Qué nivel de precisión tienen los fixtures fabricados con impresión 3D?
Depende de la tecnología utilizada (FDM, SLA, SLS, etc.) y del equipo. En general, pueden alcanzar tolerancias de ±0.1 mm, suficientes para sujeción de piezas no críticas. Para aplicaciones de inspección o maquinado de alta precisión, se recomienda impresión con resinas técnicas o mecanizado CNC.
¿Cuánto tiempo toma el proceso completo desde el escaneo hasta la fabricación del fixture?
El tiempo varía según la complejidad de la pieza y el método de fabricación. En promedio:
Escaneo 3D: 1–2 horas
Modelado CAD: 4–8 horas
Fabricación:
Impresión 3D: 4–24 horas
CNC: 12–15 días
En total, se puede tener un fixture funcional en 10 a 15 días hábiles, mucho más rápido que soluciones convencionales.
¿Se pueden usar estos fixtures para inspección automatizada con brazos o máquinas de medición (CMM)?
Sí. Los fixtures diseñados con base en escaneo 3D pueden integrarse perfectamente con CMMs, brazos articulados y sistemas ópticos de inspección. Aseguran una posición repetible y alineación precisa, lo cual mejora la confiabilidad y repetibilidad de las mediciones.
¿Cómo se realiza el mantenimiento d eun fixture personalizado y cuál es su vida útil?
El mantenimiento de un fixture personalizado es sencillo y depende del material y del uso al que se somete. En general, se recomienda:
1. Inspeccionar regularmente las superficies de contacto y los puntos de sujeción para verificar desgaste.
2. Limpiar después de cada uso para evitar acumulación de polvo, virutas o aceites que afecten la precisión.
3. Verificar periódicamente la alineación y realizar ajustes si es necesario.
4. Realizar una inspección anual con un equipo de medición 3d o CMM certificado.
En cuanto a vida útil, un fixture personalizado fabricado en aluminio o acero puede durar varios años incluso en entornos industriales exigentes, mientras que los fabricados en polímeros técnicos (impresión 3D) pueden tener una vida útil de meses a años dependiendo de la frecuencia de uso y las condiciones de operación. La clave está en un mantenimiento preventivo sencillo que asegura precisión y repetibilidad en cada ciclo de uso.
